525系列-轮廓形状测量仪

简要描述:

525系列-轮廓形状测量仪FTA CS-3300系列是一款高性能、易操作、具有先进设计的表面粗糙度测量机。配置有使操作性更加便捷的新型操作盒。超程旋钮能够实现控制移动速度,在准确精细定位时非常方便,新装配的工件测量程序键,在手边操作就可以移动命令,测量开始指令等生成工件测量程序。

更新时间:2020-11-25

发邮件给我们:lyt@jingxi17.com

分享到: 1
在线留言

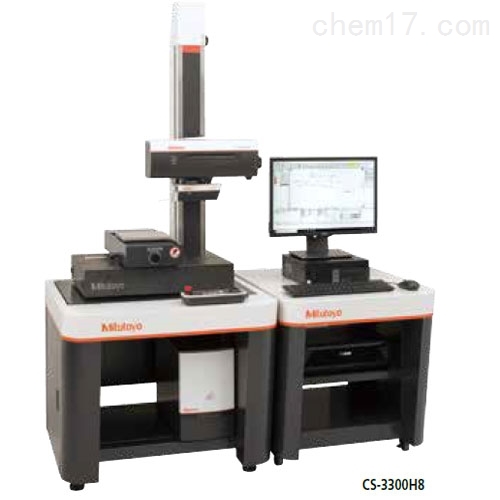

525系列-轮廓形状测量仪

525系列-轮廓形状测量仪FTA CS-3300系列是一款高性能、易操作、具有先进设计的表面粗糙度测量机。

1.大型底座、高立柱机型成为新的标准配置。

2.525系列-轮廓形状测量仪FTA CS-3300系列​配置有使操作性更加便捷的新型操作盒。超程旋钮能够实现控制移动速度,在准确精细定位时非常方便,新装配的工件测量程序键,在手边操作就可以移动命令,测量开始指令等生成工件测量程序。

3.z1轴检出器内置了防撞安全装置,因此万一遇到检出器主体将要碰撞的情况,将自动停机

4.检出器采用滑动机构,根据测量部件的形状,即使在不干扰驱动的测量区域也可以进行测量。

规格

​直线度(X轴水平姿势时)          0.2μm / 100mm                          0.8μm / 200mm
指示精度(20ºC)
X轴          ±(0.8+0.01L)μm L=驱动长度(mm) (0.8+0.015L)μm L=驱动长度(mm)
Z1轴(检出器)                       ±(1.2+|2H|/100)μm H=水平位置上测量的高度(mm)
检出器(Z1轴)检出方式                                      差动电感方式
                    测力                                                0.75 mN
                    标准   针尖半径2μm、针尖角度60º、金刚石针尖(表面粗度/轮廓用)
                    圆锥            针尖半径25μm、针尖角度30º、蓝宝石针尖(轮廓用)
                    测针上/下                                   适用(可在半空停顿)
X轴倾斜角度                                                          ±45º
Z2轴(立柱)移动范围            300mm 500mm 700mm 300mm 500mm 700mm
基座尺寸(W×D) 600×450mm 1000×450mm 600×450mm 1000×450mm
基座材质                                                               天然石材
* 仪器本体的一部分采用天然石材,所以表面会有些纹理的情况。
